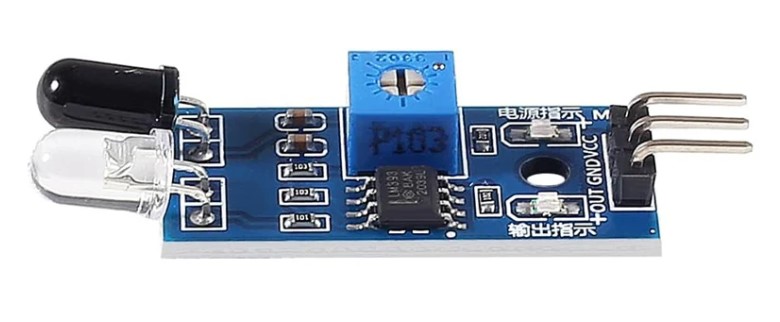

Module de capteur infrarouge IR
Descriptions :
Le module capteur infrarouge IR est un capteur électronique permettant de détecter la présence d’objets à proximité en utilisant un faisceau infrarouge réfléchi. Il est couramment utilisé dans les robots suiveurs de ligne, les systèmes anti-collision, et divers projets Arduino ou Raspberry Pi nécessitant la détection sans contact.
Le module comprend :
- Un potentiomètre réglable pour ajuster la sensibilité du capteur.
- Une LED IR émettrice qui envoie un faisceau infrarouge.
- Un photodiode réceptrice (ou phototransistor) qui capte le signal réfléchi par un objet.
- Un comparateur (souvent LM393) qui traite le signal et génère une sortie numérique (0 ou 1).
Avantages :
- Simple à utiliser
- Faible coût
- Réglage de la portée
- Compatible avec microcontrôleurs (Arduino, ESP, etc.)
Caractéristiques techniques :
| Spécification | Détail |
|---|---|
| Tension de fonctionnement | 3,3 V à 5 V |
| Type de sortie | Numérique (0 : obstacle / 1 : rien) |
| Distance de détection | Environ 2 à 30 cm (réglable) |
| Courant typique | 20-30 mA |
| Angle de détection | Environ 35° à 45° |
| Composants internes | LED IR, photodiode, LM393, potentiomètre |
Connexion :
| Broche | Description |
|---|---|
| VCC | Alimentation 3,3 V à 5 V |
| GND | Masse |
| OUT | Signal Numérique (0 : obstacle / 1 : rien) |
